STM32数字电源(D-Power)系列应用方案 2020-11-21



STM32数字电源应用

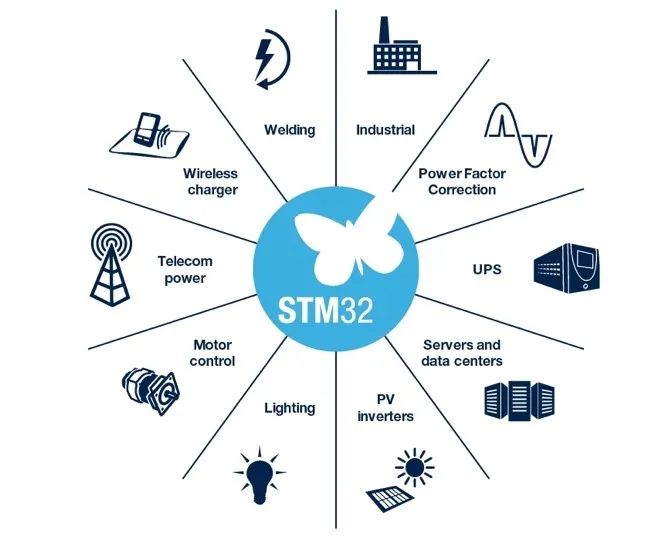

从硬件、软件工具和嵌入式软件到培训资源和文档,STM32数字电源一站式资源库(也称为D-Power)提供一整套材料,以支持并加快数字电源应用的开发,如D-SMPS、照明、焊接、太阳能系统和无线充电器的逆变器。



D-Power产品线

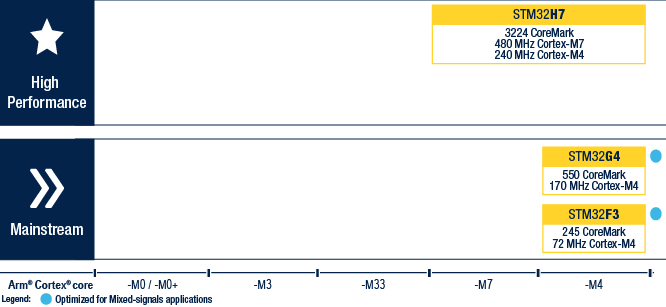

STM32 D-Power产品组合包括STM32产品系列的几个产品线,并涵盖了入门级到高性能产品,从而能够在性能方面实现最大可扩展性与灵活性。

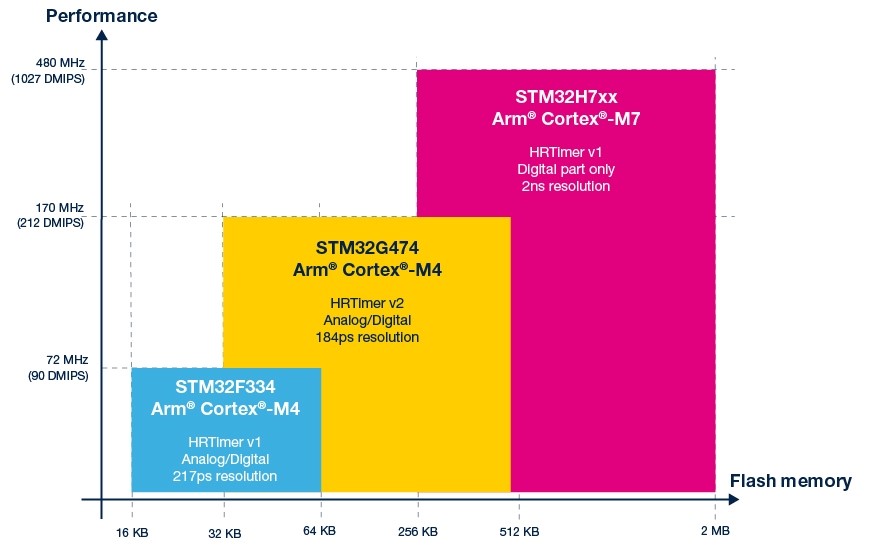

STM32 D-Power产品组合包括带有嵌入式高分辨率定时器(HRTimer)的STM32F3STM32G4STM32H7 MCU,该计时器为一种功能强大且灵活的脉冲宽度调制(PWM)发生器,可提供高达184ps的分辨率。STM32F3、STM32G4和STM32H7 MCU包含模拟组件的产品编号为STM32F334STM32G474STM32H743等。





嵌入式HRTimer具有高分辨率,并包括波形生成器和事件处理程序:


高分辨率


• 184ps(STM32G474)或217ps(STM32F334)
o 多达12个通道的定时器单元组成,支持交叉互补或独立工作模式
o 无论电压、温度或制造偏差如何,始终可以在所有通道上实现高分辨率



波形生成与事件管理

• 软件介入最少的高级PWM波形生成
o 智能功能,如硬件突发模式控制器,自动延迟模式,外部事件窗口,平衡空闲模式(带延迟与自动恢复功能),斜坡补偿,谷值跳跃,多种保护方案。
o 每个定时器都有一路DMA通道
o 修改一个参数可更改多个事件(定时器级联)
• 复杂事件管理
o 10路外部事件输入,最多6路故障输入
• 众多互连

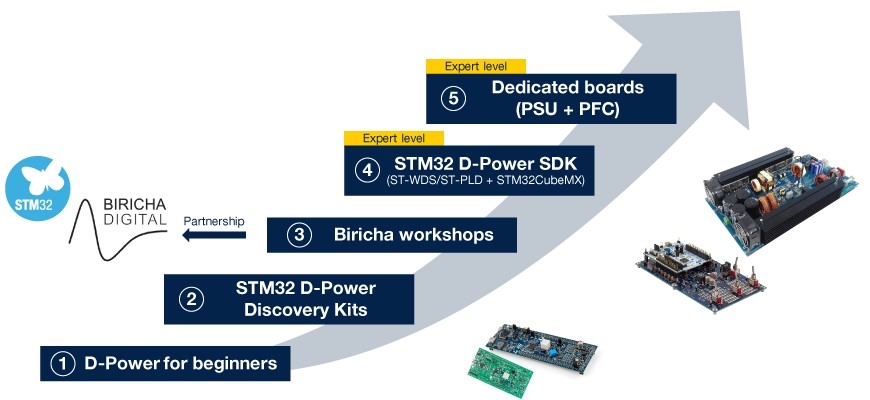

D-Power进阶指南



STM32 D-Power框架旨在满足数字电源领域的初学者到专家级开发人员的需求。


步骤1 - 面向初学者的数字电源

步骤2 - 数字电源探索套件

两个基于STM32G474和STM32F334 MCU的开发套件可用于使用STM32探索数字电源。




探索套件和资源

探索套件

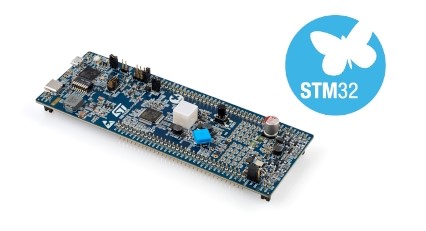

B-G474E-DPOW1探索套件是一种数字电源解决方案,并且是一种基于STM32G474RET6微控制器的完整演示与开发平台,它利用了HRTimer的性能。



应用笔记


• AN5345:使用B-G474E-DPOW1探索套件实现高亮度RGB LED控制
• AN4539:HRTimer V2说明书
• AN5496:处于电压模式下的降压转换器
• AN5497:处于电流模式下的降压转换器





F334探索套件和资源

探索套件

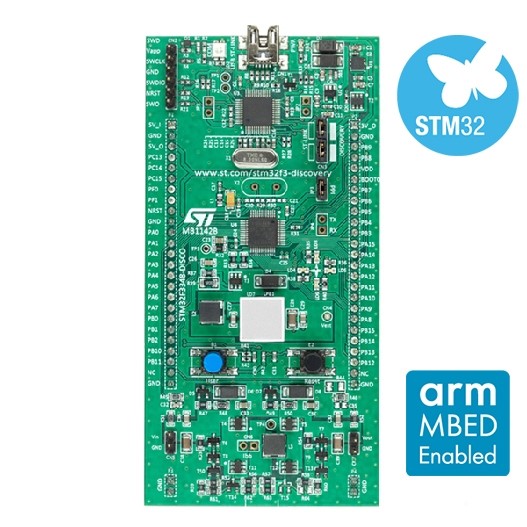

借助F3348DISCOVERY套件,探索STM32F334系列MCU的功能,并构建您的数字电源应用。


应用笔记


• AN4449:使用STM32F334探索套件的降压-升压转换器
• AN4885:使用STM32F334条件的高亮度LED调光
• AN4539:HRtimer V1说明书


步骤3 – 培训课程


本教程包括授课和实验两个部分。



授课部分:1)STM32G4 产品整体特性;2)STM32G4 HRTIMER 高精度定时器;3)STM32G4 ADC/DAC/OPAMP/CMP 模拟外设;4)Cordic ordic & FMAC 数学加速器。



实验部分:1)模拟外设实验;2)高精度定时器HRTIMER实验;3)Cordic+FMAC Demo


课件下载:https://www.stmcu.com.cn/Designresource/load_design_resource/cat_code/localization_resource/pro_cat/STM32?filter_pro_cat=STM32G4&filter_pro_token=9c01c3c1f5552b0ac4ceba6c78022e52&filter_design_cat=training&filter_design_token=2708b5a9eae9d4bdd007f45b429fca95



步骤4 – Demo板

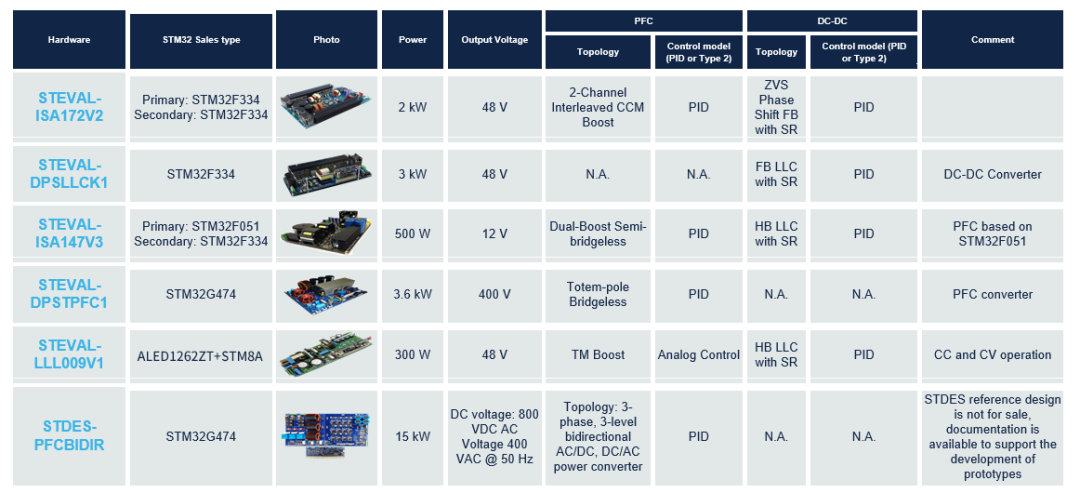

意法半导体提供了一站式开发板、参考设计与软件解决方案,可帮助用户开发多种拓扑的PSU和PFC应用。嵌入式软件示例实现了“标准PID模型”在STM32上的高性能运行,以及STM32上多种数模外设的配置与协同工作。
