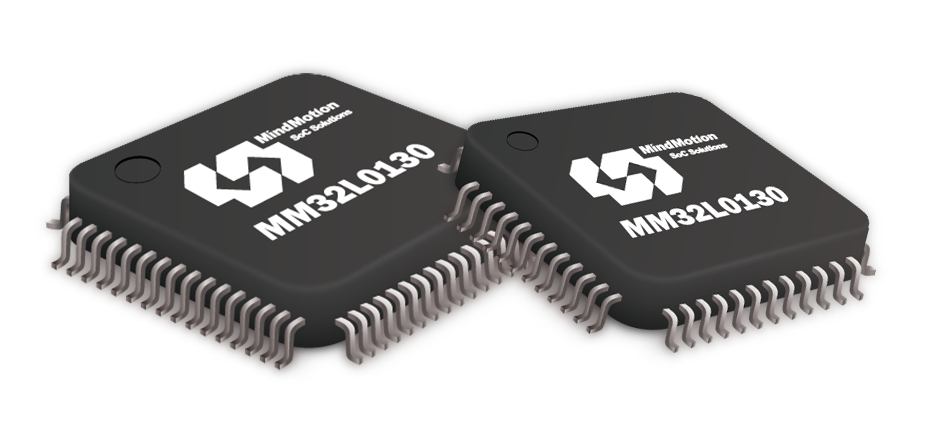

2022年7月29日，上海灵动微电子股份有限公司（以下简称“灵动微电子）发布低功耗 MM32L0130系列 MCU 产品。MM32L0130 搭载 Arm Cortex-M0+ 处理器，集成段码 LCD 驱动，功耗可低至 100nA，适用于多种低功耗应用场景。

L0130 系列特色

1. 丰富的资源配置

- Arm^® Cortex-M0+ 内核，工作频率可达 48MHz

- 高达 64KBFlash，8KB SRAM

- 3 个 UART接口（包含 1 个 LPUART 接口）、2 个 SPI 接口、2个 I2S 接口、1个 I2C 接口

- 多达 40x4 或36x8 个段码LCD驱动器

- 1 个红外信号调制模块 IRM，支持 ASK、PSK 或 FSK 调制

- 5 通道 DMA

- 5 个 16 位定时器

- 硬件日历RTC

- 1 个 12 位 SAR ADC，配置 15 个外部通道，转换速率可达 1MSPS

- 1 个低功耗比较器

- 工作电压为 1.8V - 5.5V

- 支持的温度范围为 -40℃ - 85 ℃

- 多种省电工作模式支持低功耗应用的需求

- 提供 LQFP64 和 LQFP48 封装







2. 先进的 LCD 控制器

- 可支持在待机状态下使用，最低功耗仅 1.5uA

- 可驱动多达 40x4 或 36x8 个段码。帧率和对比度可调节，可选段码进行闪烁

- 可通过内部重映射矩阵，实现 COM 和 SEG 的任意映射，提供单层 PCB 搞定 LCD 布线的选项

- 内置电荷泵，可在 1.8~5.5V 下工作。在 MCU 电源电压下降时依然可保持液晶屏的清晰

- 多种占空比和偏压模式可供选择，适配各种屏幕





3. 出色的低功耗表现

L0130 产品出色的低功耗模式，可在低功耗、短启动时间和多种唤醒事件之间达到最佳平衡。以下列举主要的几种模式，供参考：

- 低功耗运行模式：CPU、所有芯片外设包括 CPU 外设如 NVIC、 SysTick 等运行。在 1MHz 主频时功耗仅有 270uA；最高可运行在 2MHz

- 睡眠模式：CPU 停止，所有芯片外设包括 CPU 的外设仍可运行。运行功耗在 57uA/MHz，最高可运行在 48MHz

- 深度停机模式：CPU 及绝大部分外设时钟都停止，在保持寄存器和 RAM 的内容的同时提供 LPUART 收发数据、RTC 日历计时和 LCD 显示的能力。最低功耗可达 400nA

- 待机模式：除备份域外的所有内容丢失，可支持 RTC 日历计时和 LCD 显示。最低功耗可达 300nA

- 关机模式：仅 POR、 PMU 部分逻辑、NRST PIN 和 IO 唤醒逻辑正常工作。最低功耗可达 100nA。





L0130 选型指南与购买渠道

MM32L0130 现已开始送样，提供 LQFP64 和 QFP48 两种可选封装形式，全系列提供 -40~85°C 产品型号。主流开发设计工具和编程器厂家也已实现对 MM32L0130 的支持。有关芯片购买事宜，请洽灵动的销售、官方代理商和方案设计公司。



同时推出的还有 EVB-L0130 开发板，该开发板搭载 MM32L0136C7P 芯片，板载段码 LCD 屏等外设模块，用于 MM32L0130 系列 MCU 的评估。

在软件支持方面，灵动全新推出的软件开发平台 MindSDK 也将在 8 月份支持 MM32L0130 系列，敬请期待。



更多详细信息，请访问灵动官网 www.mm32mcu.com
