【查看厂商产品】灵动股份推出基于STAR-MC1的MM32G5330 2023-05-14

 继今年2月灵动股份重磅发布了MM32G新系列MCU产品——基于Arm Cortex-M0内核的G0140和G0160后,灵动再次推出基于“星辰”STAR-MC1内核的高性能MM32G5330,扩展其MM32G系列的产品布局。

MM32G5330微控制器搭载了由安谋科技授权的 Armv8-M 架构“星辰”STAR-MC1 内核,性能上比传统的Cortex-M3/M4提升了近20%,其4.02的Coremark的跑分在Arm架构的MCU领域里名列前茅;在系统架构上,通过更高性能的存储器架构(如独立的Cache和TCM),MM32G5能提供系统层面的更高的系统级多并发。MM32G5330的最高工作频率可达 180MHz,等效于200MHz以上的Cortex-M4同类MCU。其内置的 128KB Flash,32KB SRAM,4KB L1 指令缓存和4KB L1数据缓存更能有效的提高代码执行的效率。

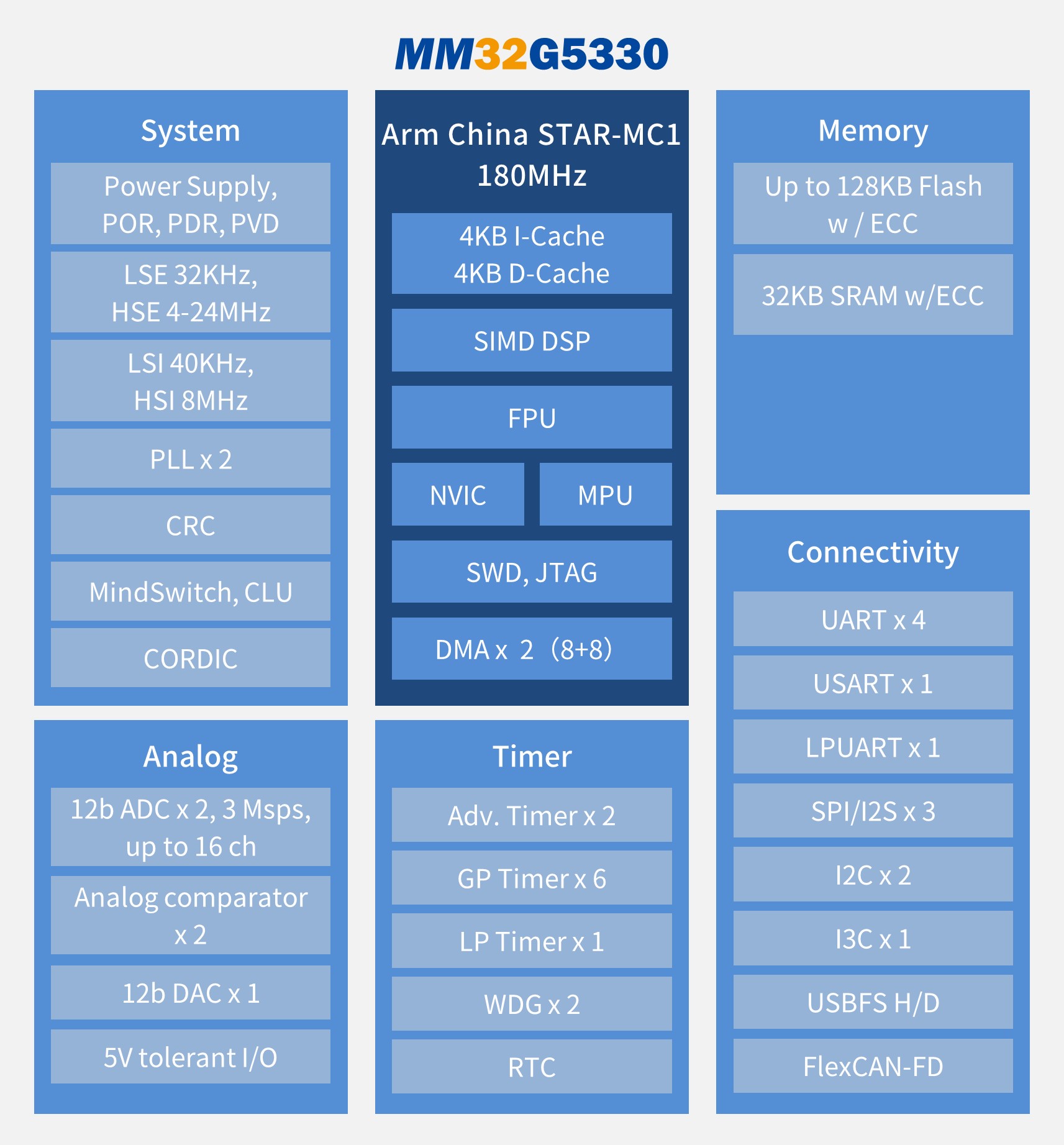

MM32G5330的主要特点

内核与系统

- 工作频率可达 180MHz

- 搭载 32 位安谋科技“星辰”STAR-MC1 内核,采用 Armv8-M Mainline 架构,内置单精度浮点运算单元(FPU),支持 DSP 扩展

- 4KB L1 指令缓存(I-Cache)和 4KB L1 数据缓存(D-Cache)

- 三角函数加速单元(CORDIC),支持 Sin,Cos 和 Atan 操作

- 外设互联矩阵 MindSwitch,支持定时器、GPIOs、EXTI、ADC、DAC 和比较器等模块信号间的直接连接或触发连接

- 2 个 8 通道 DMA 控制器,支持外设类型包括定时器、ADC、DAC、UART、LPUART、I2C、I3C、SPI 和 FlexCAN-FD

存储器

- 多达 128KB 的 Flash 存储器

- 多达 32KB 的 SRAM

- Bootloader 支持片内 Flash 在线系统编程(ISP)

时钟、复位和电源管理

- 1.8V ∼ 5.5V 供电

- 上电/断电复位(POR/PDR)、欠压复位/可编程电压监测器(BOR/PVD)

- 外部 4 ∼ 24MHz 高速晶体振荡器

- 内置经出厂调校的 8MHz 高速 RC 振荡器

- 内置的 PLL1 可产生系统时钟,支持多种分频模式,为总线矩阵和外设提供时钟

- 内置的 PLL2 可产生最高 100MHz 的系统时钟,支持多种分频模式,为 USB,FlexCAN-FD 和 ADC 提供时钟

- 内置 40KHz 低速振荡器

- 外部 32.768KHz 低速振荡器,支持旁路功能

低功耗

- 多种低功耗模式,包括:低功耗运行(Lower Power Run)、睡眠(Sleep)、低功耗睡眠(Low Power Sleep)、停机(Stop)、深度停机(Deep Stop)和待机模式(Standby)

- VBAT 为 RTC 和后备寄存器(20 x 16 位)供电

多达 14 个通信接口

- 4 个 UART 接口

- 1 个 USART 接口

- 1 个 LPUART 接

- 2 个 I2C 接口

- 1 个 I3C 从机接口

- 3 个 SPI 接口(支持 I2S 模式)

- 1 个 USB 2.0 全速 Device/Host 控制器,内置 PHY

- 1 个 FlexCAN-FD 接口,兼容 CAN 2.0B 和 CAN-FD 协议

13 个定时器

- 2 个 16 位 4 通道高级定时器(TIM1 / TIM8),每个通道配有 2 个 PWM 输出,其中包括 1 路互补输出有 4 通道 PWM 输出,并支持硬件死区插入和故障检测后的紧急停止功能

- 2 个 16 位 4 通道通用定时器(TIM3 / TIM4)和 2 个 32 位 4 通道通用定时器(TIM2 / TIM5),每个通道配有 1 个 PWM 输出,并支持输入捕捉和输出比较,可用于红外、霍尔传感器或者编码器信号的解码

- 2 个 16 位基础定时器(TIM6 / TIM7)可用作通用定时和产生中断

- 1 个 16 位低功耗定时器(LPTIM)能否在除了 Standby 以外的所有低功耗模式下唤醒处理器

- 2 个看门狗定时器,包括独立型的 IWDG 和窗口型的 WWDG

- 1 个 24 位 Systick 定时器

- 1 个 RTC 实时时钟

2 个 12 位 ADC,共支持 16 个外部输入通道和 2 个内部输入通道,其中每个 ADC 支持最快 3MSPS 转换率,硬件支持过采样到 16 位分辨率

- 转换范围:0 ∼ VDDA

- 支持采样时间和分辨率配置

- 支持硬件过采样,过采样次数从 2 到 256 次可选

- 片上温度传感器

- 片上电压传感器

- VBAT 电压传感器

1 个 12 位 DAC

2 个高速模拟比较器

多达 49 个快速 I/O 端口

- 所有 I/O 口可以映像到 16 个外部中断

- 所有端口均可输入输出电压不高于 VDD 的信号

- 多达 28 个 5V 容忍 I/O 端口

CRC 计算单元

96 位芯片唯一 ID(UID)

调试模式

- 串行调试接口(SWD)

- JTAG 接口

采用 LQFP64,LQFP48 和 QFN32 封装

全系列支持 -40℃ ∼ +105℃ 扩展工业型工作温度范围



更多有关MM32G5330的信息可访问灵动官网:

https://mindmotion.com.cn/products/mm32mcu/mm32g/mm32g_performance/mm32g5330/
